前几天有小伙伴找到小编询问线切割上圆下方的加工教程，这些都是入门级的啦，小编今天就讲讲这个案例。
线切割加工中，上圆下方加工我们就要用到上下异形这个加工功能。这里我们以autocut为例。

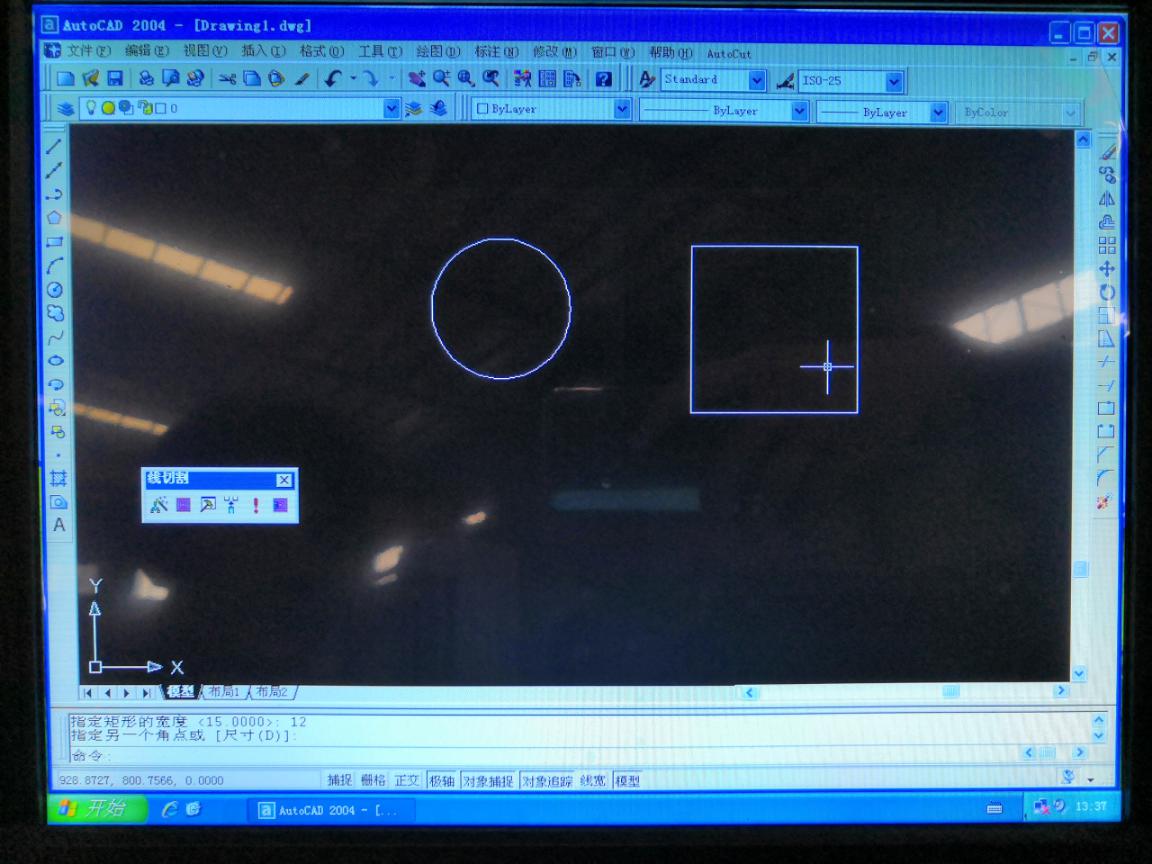

1.我们先要将上表面的圆画好，这里我画了一个直径为10的圆。
2.再将下表面的方画好，这里我们画一个边长为12的方。
3.然后做出两个图形的进刀线。

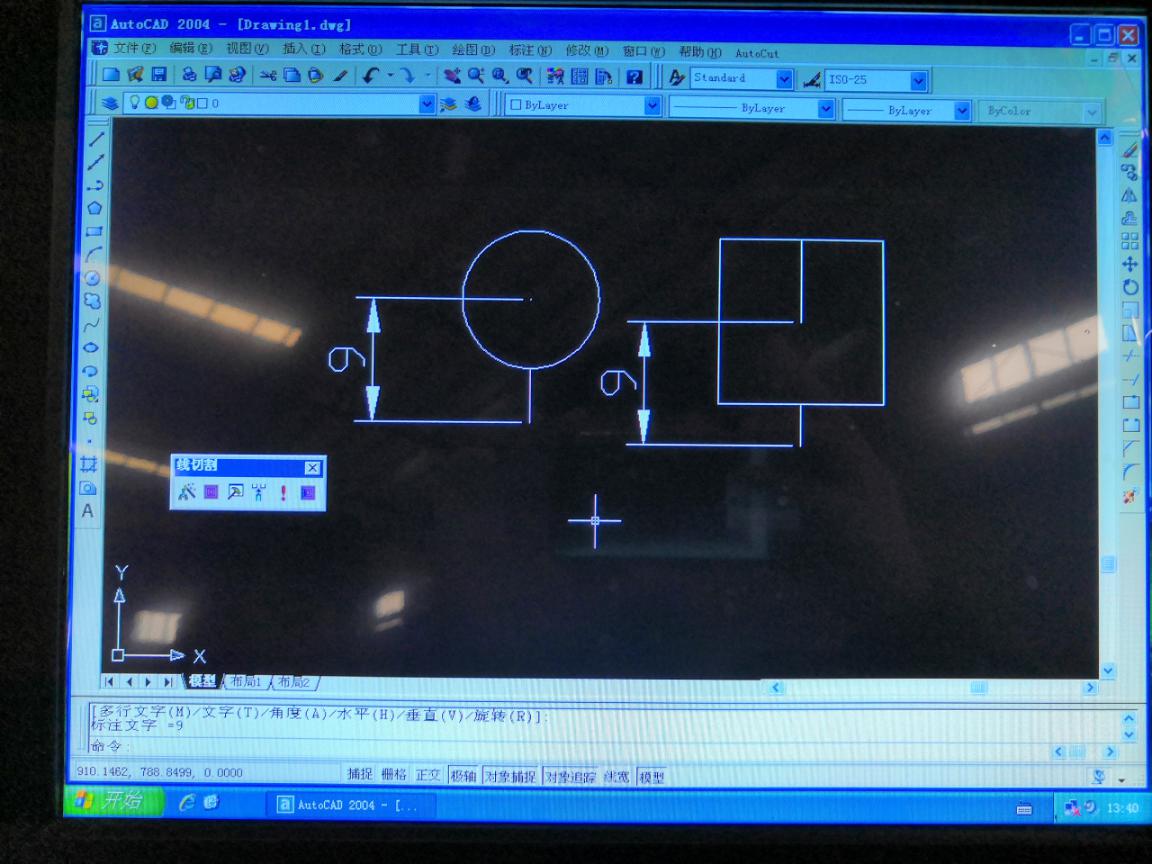

4.在这里我们需要注意一下，为了保证上地面与下底面的中心保持一致，这里我们需要算好两个图形的进刀线与圆心的距离一致。

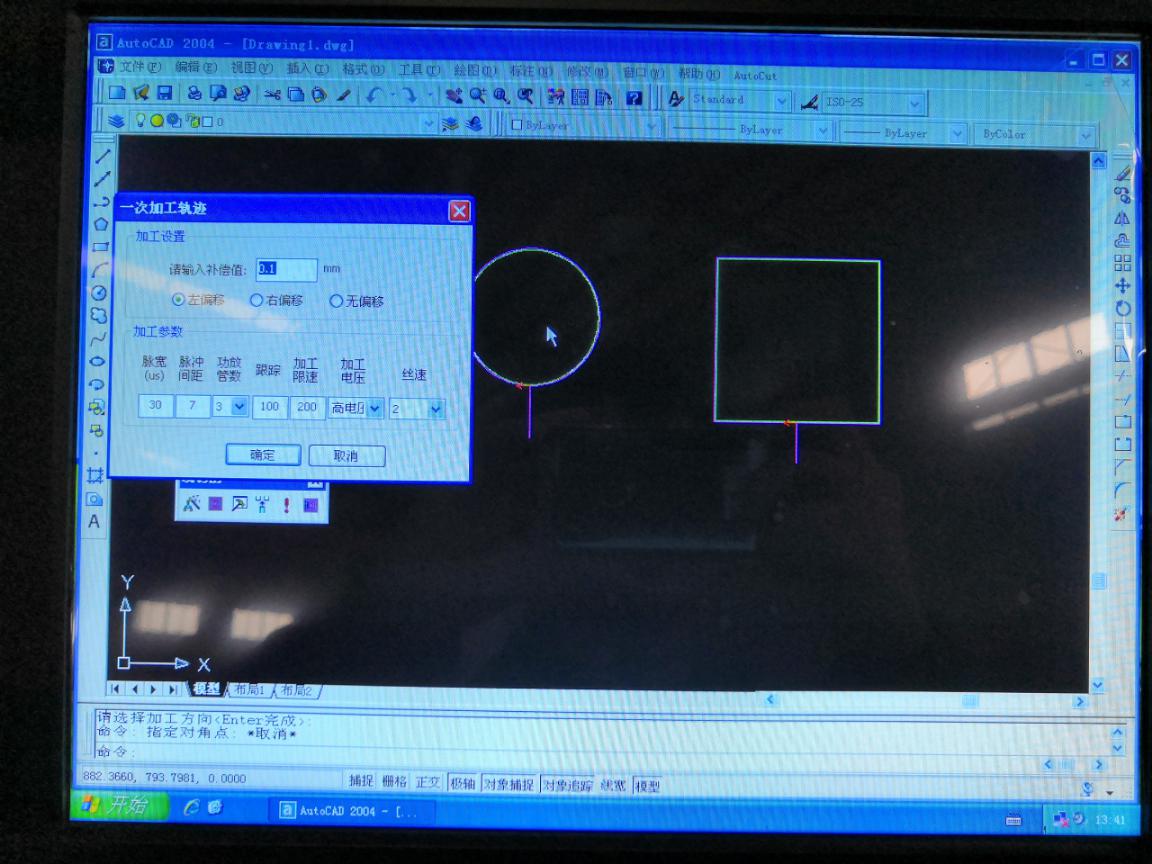

5.然后在分别给两个图形生成加工路径

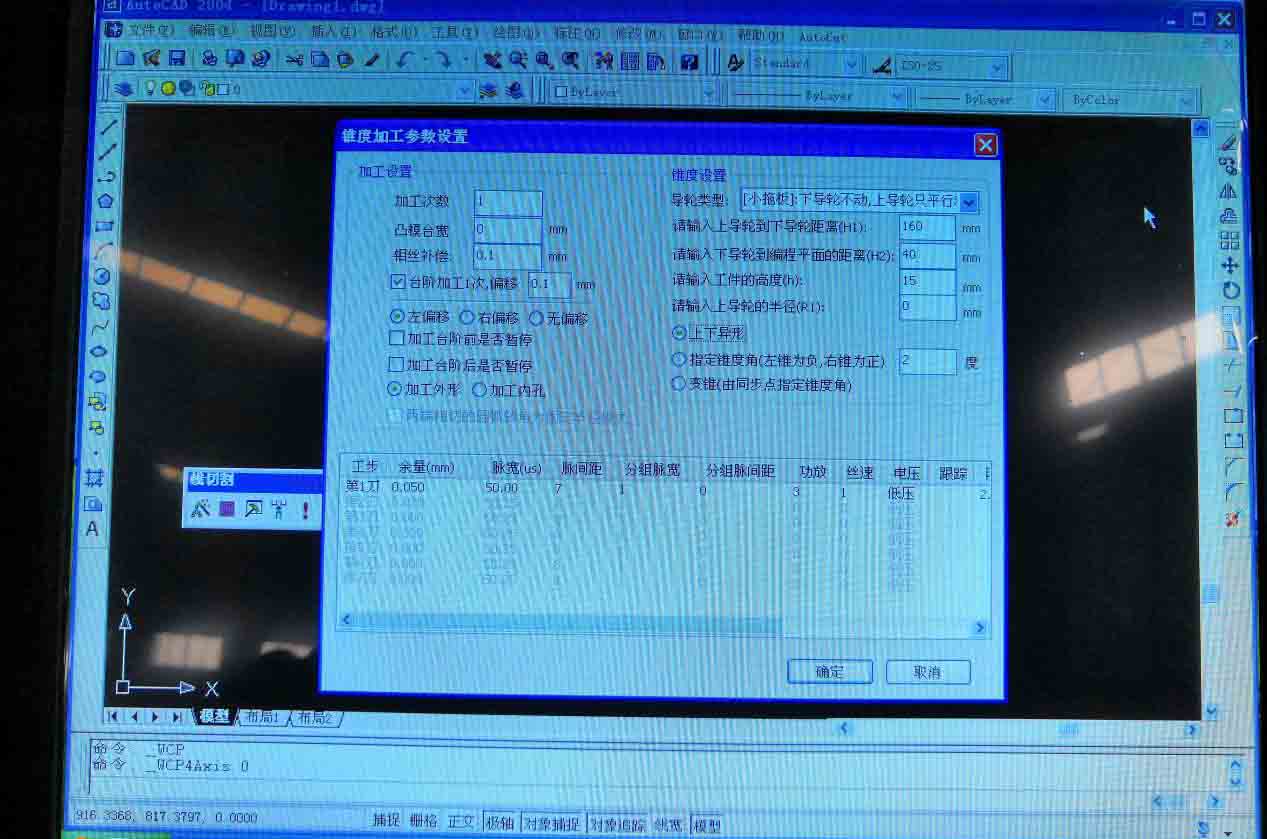

6.接着我们跟生成锥度任务一样，选择生成锥度加工轨迹。然后在锥度设置那块，我们选择上下异形。

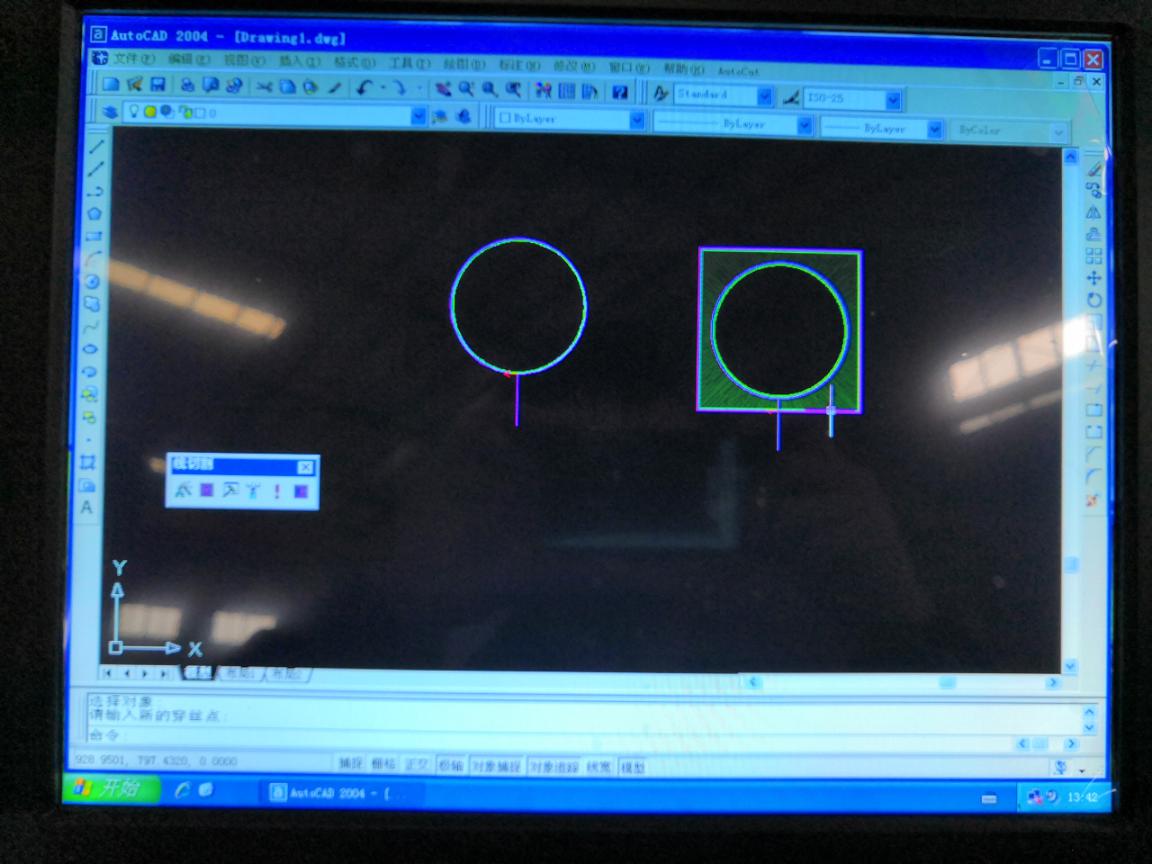

7.生成好后，我们就可以看见在cad中系统自动生成好了加工路径。

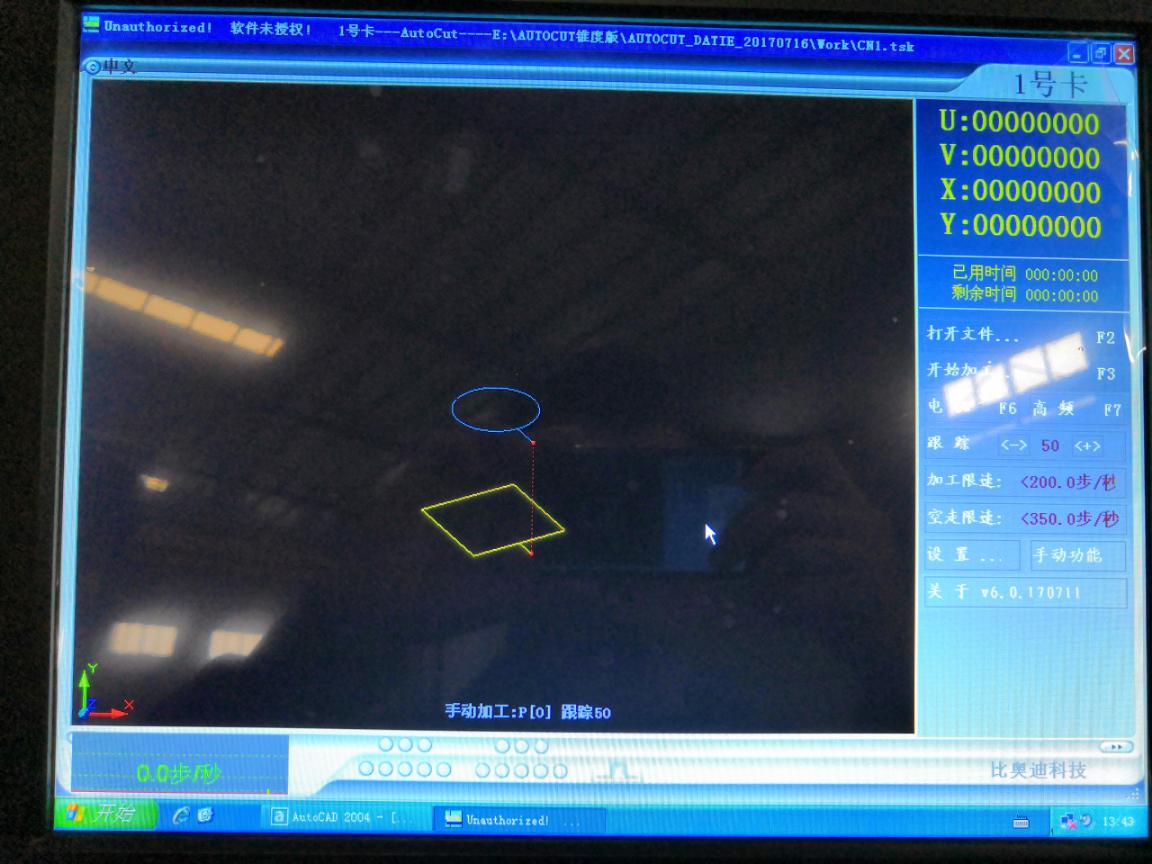

8.然后再发送加工任务，就可以开始加工了。
相对来说，线切割加工上圆下方还是比较简单的，小伙伴们学会了嘛。觉得小编讲得不错可以点个赞哦。
