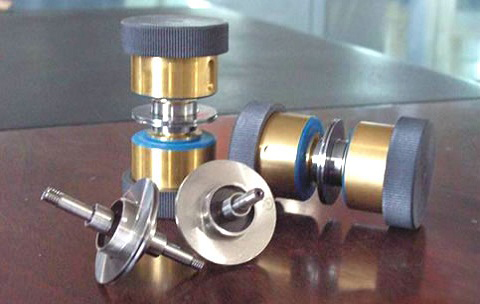

线切割导轮及导轮轴承是线切割机床的关键零件,加工效果的满意程度,与一副好的、稳定的、精确的导轮离不开关系。那么,导轮的正确安装就十分重要了,而且能大大的提高导轮的使用寿命,减小了开支。
接下来呢,小编分享一个不错的导轮安装视频教程。不过小伙伴们在安装导轮之前一定要严格清洗导轮、轴承和轴承座等零件才可以,润滑剂也不可用手去涂抹,因为手上的汗渍会腐蚀导轮喔。
线切割导轮安装视频(专用工具):
线切割导轮安装小贴士:
线切割导轮轴承中填充润滑脂的量应小于轴承空间的1/3为佳。
线切割导轮装配完成后,转动起来应该是平稳、顺滑、无杂音、抖动较小的。V形槽的径向跳动小于等于0.005mm,轴向窜动小于等于0.008mm,那么这对导轮就是较好的安装成功了。
线切割导轮安装步骤(无专用工具):
1、将导轮连同导轮座从机床上取下
2、用螺丝刀旋出导轮座上的盖帽
3、拧出盖帽下的小螺母,
4、用直径小于导轮轴的金属棒轻轻敲打出来
5、将导轮座盖帽方向朝下扣在平板
6、用小于导轮座小孔,大于轴内孔的金属棒轻轻敲打,
7、拆出轴承,清洗干净导轮座和盖帽,
8、能用金属棒棒轻轻敲打轴承
9、轴承需要装到位,拆装工具不用取出,
10、将导轮轴插入导轮座小孔方向轴承内孔,用双手合力直径将导轮座挤压到位,
11、在轴承装好后先拧上盖帽,将导轮轴插入导轮座小孔方向轴承内孔,用双手合力直径将12、导轮座挤压到位,再取下盖帽拧上导轮小螺母
13、导轮座和导轮之间需要保持一定间隙,以导轮能轻松转动为准。
