线切割的日常使用中,总会出现一些小毛病,自己维修又不会,找线切割维修师傅又要花钱,今天小编就来教大家线切割步进电机的接线方法,以后接线断了可以自己搞定。
线切割步进电机接线图文教程:

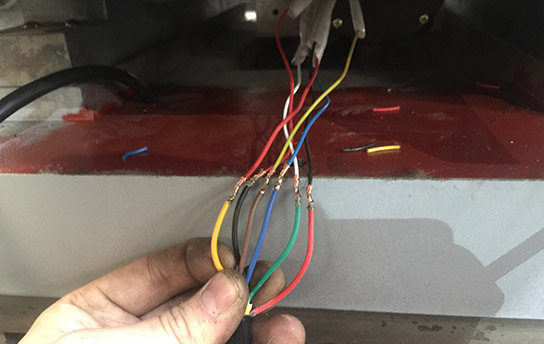

这张图呢是广东大铁20芯线与接步进电机的照片,不同线切割厂家的接线方法是不一样的,详细需要联系售后或厂家咨询。

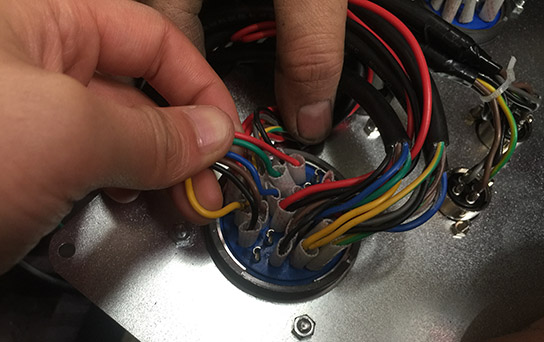

这张图是广东大铁20芯线接航空接头的照片,Y轴分别对应:红线8号角、绿线9号角、蓝线10号角、棕线11号角、黑线12号角、黄线电源线7号角。
X轴分别对应:红线19号角、绿线20号角、蓝线21号角、棕线22号角、黑线23号角、黄线电源线27号角。

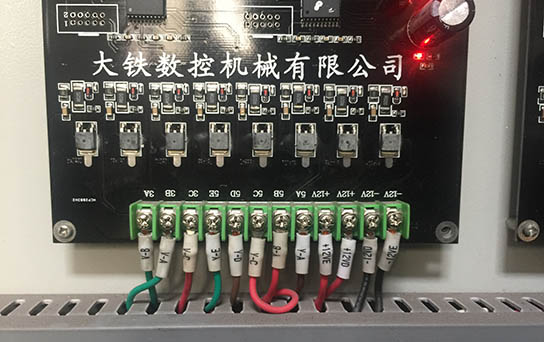

这张图是广东大铁20芯线接控制电柜驱动板的照片。
太深奥的原理小伙伴们不需要懂,只要问厂家要正确的线切割步进电机接线方法就搞定拉。
