当前位置:首页 » 大铁数控新闻中心 » 线切割知识 » 线割知识 » 线切割编程时怎么把图形坐标系对应起来?

线切割加工中编程图形坐标与工作台机械坐标对应一致是基本要求,也就是保证加工中轨迹方向与工件装夹方向一致,避免出现方向错乱把模具或工件割报废。

普通线切割机床都只支持但坐标系加工,即系统控制加工界面只有一个坐标系,而加工的图形轨迹就在这个坐标系上,那么加工中如何确认系统控制界面坐标方向与机械坐标方向一致呢?

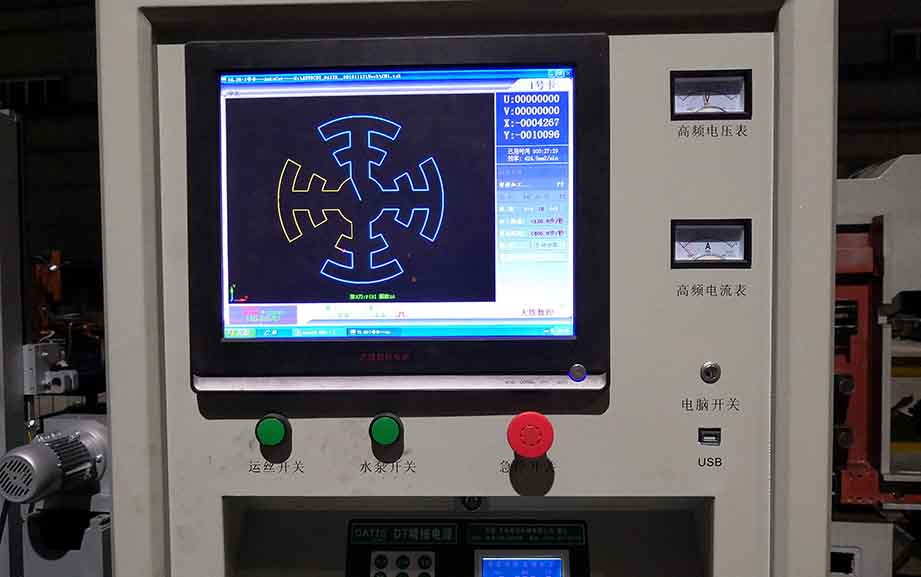

当我们在编控一体控制柜编好图形轨迹,面对显示界面(见图一)

线切割编程坐标系

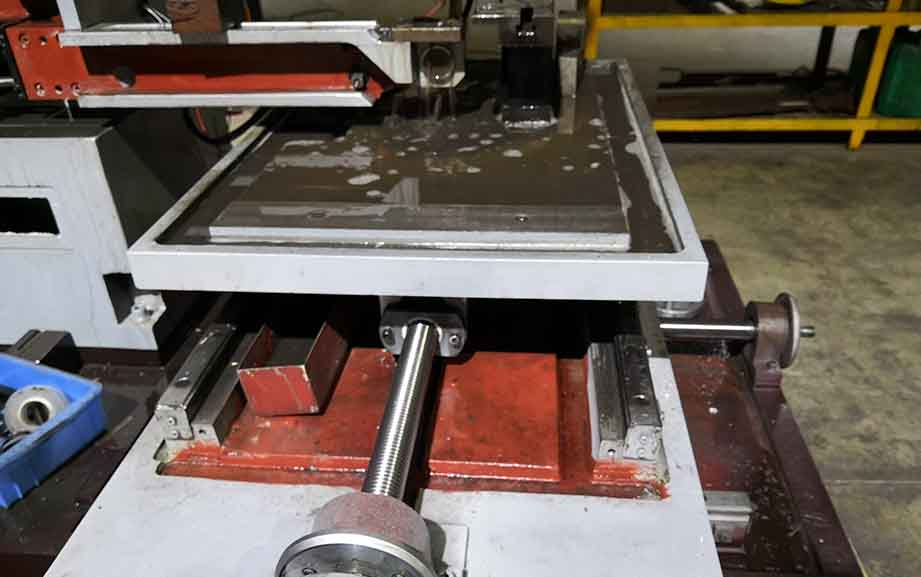

其图形对应的机械坐标方向为:面对机床Y轴摇把方向(见图二),Y轴摇把方向为Y负,即YL4;反方向则为Y正,即YL2;Y轴摇把方向为X正,即XL1;反方向则为X负,即XL3。

线切割加工实际坐标系

这样,我们就能快速准确的判断出自己的工件装夹和编程图形坐标方向是否一致。当然、小白才要反复验证,大师傅一切自在心中,那小伙伴你又是什么段位呢,还需加强断粮哦。

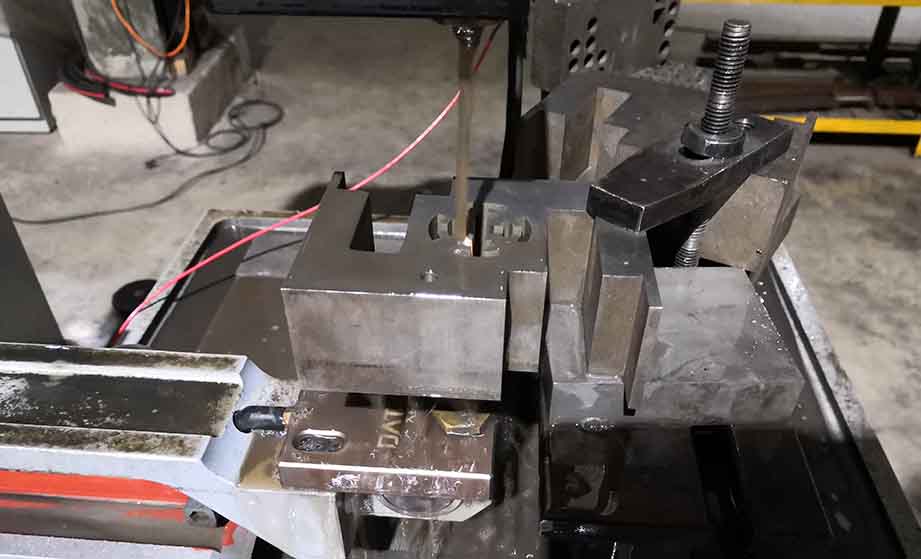

线切割加工
